摘要:排水管网监测系统为某市“智慧城市”建设的一部分。通过它,有关部门能够第一时间掌握道路是否积水、排水是否正常、管道是否堵塞等情况,对城市排水管网的管理起到积极的作用...
一、应用背景:
排水管网监测系统为某市“智慧城市”建设的一部分。通过它,有关部门能够第一时间掌握道路是否积水、排水是否正常、管道是否堵塞等情况,对城市排水管网的管理起到积极的作用。在一定程度上,减少了险情的发生,避免了人民生命财产损失。
二、项目概况
窨井是雨/污水排水管网的必要构筑物,是方便日常检查、预防和疏通管道堵塞的重要设施。
排水管网监测系统是安徽某地智慧排水建设的重要内容。管理部门通过该系统可全局掌握排水管网的运行状况、有效识别淤积管段并及时发现井盖异常,以快速做出防汛响应、保障居民出行安全。
三、系统组成简介:
1、现场设备:
传感器:多普勒超声波流量计,是利用声波在流体中传播的多普勒效应,通过测定流体中运动粒子散射声波的多普勒频移,即可得到流体的速度,结合内置压力式水位计,利用速度面积法,即可测量液体的流量。适合于明渠、河道及难以建造标准断面的流速流量测量以及于各种满管和非满管明渠流速流量测量。
采集传输设备:遥测终端机,是为满足水利水情行业遥测对多通信信道,大容量数据存储的要求而设计的新型遥测终端设备。它以高性能低功耗微控制器为核心,具有多个传感器接口和多个通信接口,是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。符合《SL651-2014 水文监测数据通信规约》,特殊场合可根据客户要求进行协议定制。支持同时向多个站点发送报文。
2、现场供电情况:
无市电,不能用太阳能,只能采用锂电池供电,井下安装。根据现场定做L型支架。
3、数据传输方式:由于井下信号弱,数据通过GPRS/2G网络传输给云平;当井盖状态发生变化或水位数据超过预设的报警值时,窨井监测RTU则实时向监测中心上报报警信息。
4、中心的排水管网监测系统软件动态显示各窨井的水位数据和井盖状态,提供查询、统计、分析功能,并通过弹窗、提示音、短信等多种形式提示报警信息。
四、系统功能
监测管网重要节点窨井水位,流速,流量。
及时发现管网淤积、堵塞现象。
及时提供管网运行预警信息,为应急防汛工作提供决策依据。
为评估低洼、易涝区域的排水能力提供分析数据。
追溯管网运行历史状况,辅助进行事故分析。
设备 IP68防水、防爆、电池自供电、微功耗运行。
RTU支持远程参数设置、远程设备维护。

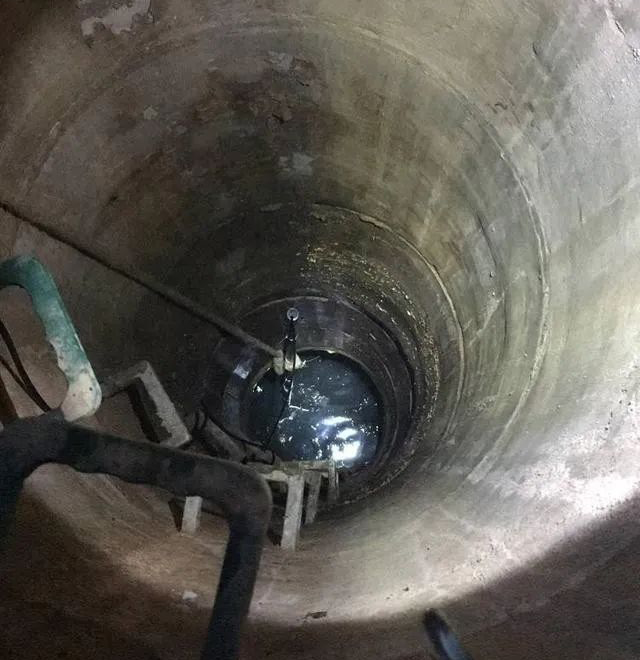

五、现场情况安装后图片:
![某市“智慧城市”排水管网监测应用案例 某市“智慧城市”排水管网监测应用案例](https://0.rc.xiniu.com/g4/M00/92/6A/CgAG0mStAjWAAS2mAAJNjk0rT5I732.jpg)
![某市“智慧城市”排水管网监测应用案例 某市“智慧城市”排水管网监测应用案例](https://0.rc.xiniu.com/g4/M00/92/6A/CgAG0mStAjeAEGFkAAKrKHdJhVM752.jpg)
![某市“智慧城市”排水管网监测应用案例 某市“智慧城市”排水管网监测应用案例](https://0.rc.xiniu.com/g4/M00/92/6A/CgAG0mStAjmAFGEoAAJGCg10x9E989.jpg)
